數控銑床的組成結構與結構分類

作者：www.pgveg.cn人氣：發表時間：2022-04-29

數控銑床主要由床身、銑頭、縱向工作臺、橫向床鞍、升降臺、電氣控制系統等組成。能夠完成基本的銑削、鏜削、鉆削、攻螺紋及自動工作循環等工作，可加工各種形狀復雜的凸輪、樣板及模具零件等。數控銑床的床身固定在底座上，用于安裝和機床各部件，控制臺上有彩色液晶顯示器、機床操作按鈕和各種開關及指示燈。縱向工作臺、橫向溜板安裝在升降臺上，通過縱向進給伺服電機、橫向進給伺服電機和垂直升降進給伺服電機的驅動，完成X、Y、Z坐標的進給。電器柜安裝在床身立柱的后面，其中裝有電器控制部分。按照結構，數控銑床分為數控立式銑床、臥式數控銑床、立臥兩用數控銑床等。

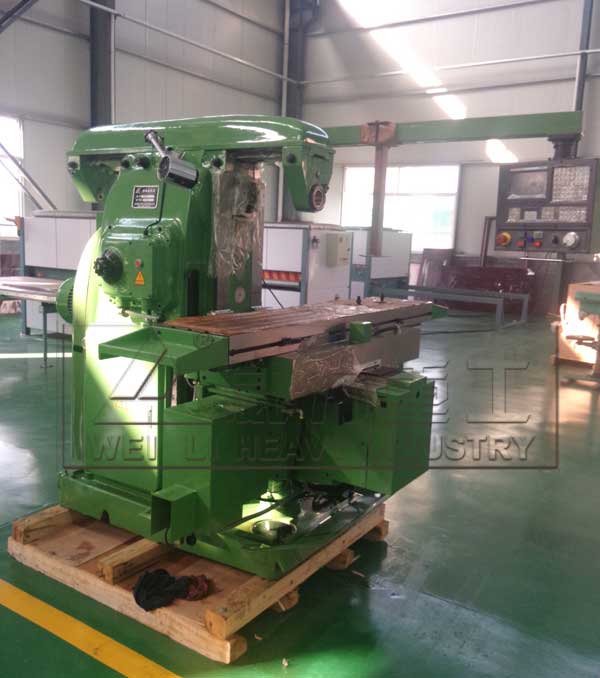

X6132臥式數控銑床

數控銑床一般由數控系統、主傳動系統、進給伺服系統、輔助裝置等組成。

（1）主傳動系統。它由主軸箱、主軸電機、主軸和主軸軸承組成。主軸的啟動、停止和轉速由數控系統控制，由安裝在主軸上的刀具進行切割。

（2）進給伺服系統。它由伺服電機和進給執行機構組成。根據程序設定的進給速度，實現了刀具與工件的相對運動，包括直線進給運動和回轉運動。

（3）數控系統。它是數控銑床運動控制的中心。執行數控加工程序，控制機床加工。

（4）輔助裝置。它包括液壓、氣動、潤滑、冷卻系統、排屑和保護裝置。

（5）機床基本部件。它通常指的是底座、立柱、橫梁等，是整個機床的基礎和框架。

數控銑床按構造分類:

①、工作臺升降式數控銑床,這類數控銑床采用工作臺移動、升降，而主軸不動的方式。小型數控銑床一般采用此種方式

②、主軸頭升降式數控銑床，這類數控銑床采用工作臺縱向和橫向移動，且主軸沿垂向溜板上下運動；主軸頭升降式數控銑床在精度保持、承載重量、系統構成等方面具有很多優點，已成為數控銑床的主流。

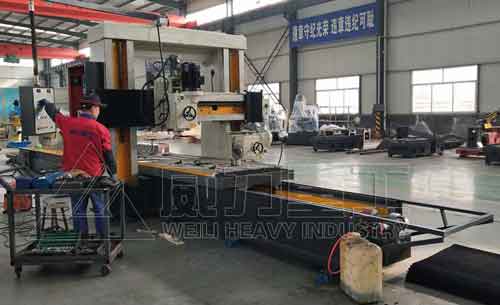

③、龍門式數控銑床，這類數控銑床主軸可以在龍門架的橫向與垂向溜板上運動，而龍門架則沿床身作縱向運動。大型數控銑床，因要考慮到擴大行程，縮小占地面積及剛性術上的問題，往往采用龍門架移動式。

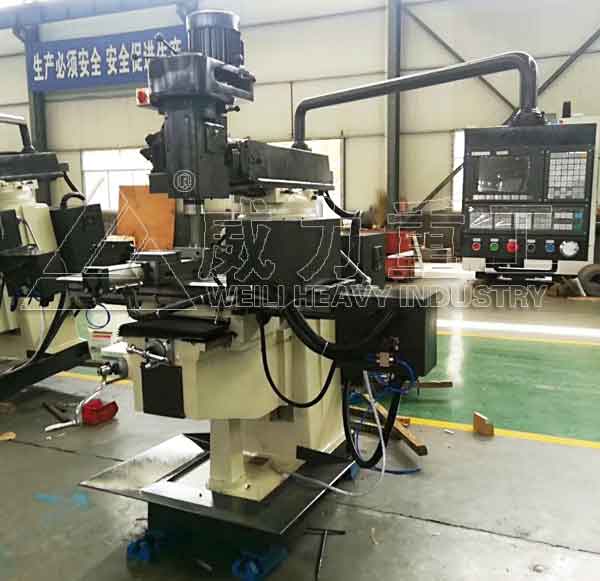

立式數控銑床

數控銑床的操作步驟：

1．開電源：數控銑床左側面的紅色旋鈕，初始化到系統界面右上角顯示700016并且已完全進入界面時，按下K1鍵啟動伺服。

2、回零：分別使X/Y/Z軸初始化回零。（按下Ref Point在回零方式下，分別按住三個軸的＋方向鍵（不要松手），一直到顯示屏上顯示出類似寶馬標志的圖標時，三個軸分別都處于0位置才松開按鍵。）特別注意：回零以后，就將工作方式改為手動方式即按下JOG鍵，否則不小心在回零方式下又按了三根軸的方向鍵就會使回零失效。。

3、數控銑床傳輸程序：在操作界面的主菜單下，選擇通訊，然后按輸入啟動將程序從計算機傳輸到數控系統。計算機端從開始－程序里啟動WINPCIN軟件。如右圖所示，選擇TEXT FORMAT。按下Send Data按鈕選擇要發送的文件發送即可。在主菜單中按下程序按鈕，然后用上下箭頭選擇發送過來的程序，再按下選擇按鈕，屏幕的右上方會顯示文件名，然后再按打開按鈕。

4、程序仿真：在菜單上用向右的箭頭來翻找，按下仿真功能鍵，在AUTO方式下，按下CycleStar鍵（屏幕右下方）執行自動仿真。如果仿真出錯，回主菜單，在診斷功能里檢查錯誤，然后修改后再上傳再仿真，直到無誤為止。

5、數控銑床刀補：在主菜單中按下參數按鈕，選擇刀具補償對刀，設定刀具半徑為3mm，對刀后確認。回上一級菜單，選擇零點偏移，按下測量鍵，確定1號刀具，然后進行零點偏移值的設定。具體操作是：將刀具在JOG方式下移動，讓主軸正轉起來，刀具在小進給速率下移動到工件表面原點位置（與畫圖的原點一致）。然后在G54坐標系下通過按軸＋鍵對每一個軸的偏移量進行計算，最后確認零點偏移的值。

6、數控銑床加工：在主菜單下按加工，在自動方式下按執行鍵CycleStar。加工完畢，將工件取下打掃衛生，老師確認后方可離開
