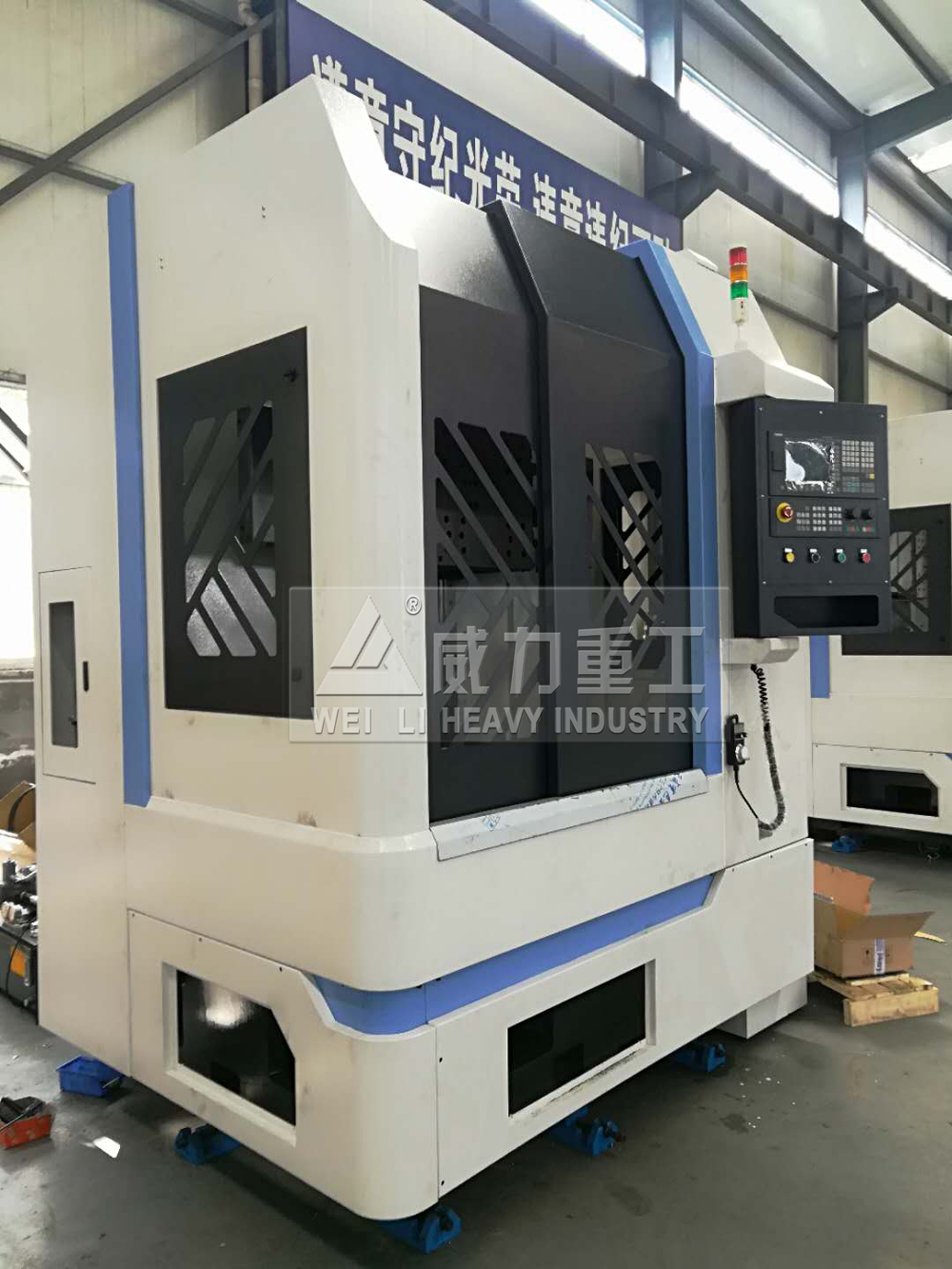

VTC700數控輪轂立車_小型數控立車

VTC700數控輪轂立車_小型數控立車廠家山東威力重工專業生產數控機床，公司以高品質、高效率、優方案、低成本及完善的售后服務得到客戶的一致好評。我公司生產的單柱數控立車具...

咨詢熱線：18306370898

產品詳情

VTC700數控輪轂立車_小型數控立車廠家山東威力重工專業生產數控機床，公司以高品質、高效率、優方案、低成本及完善的售后服務得到客戶的一致好評。我公司生產的單柱數控立車具有加工精度高、高度柔性、加工質量穩定、可靠等優點,數控立車價格優惠型號全,性價比高，廠家直銷，歡迎來廠定制。關于數控立車主要是優勢有，VTC系列數控立式車床比數控臥式車床在裝夾工件方面更具優越性，更適合于加工精度高。形狀復雜的盤類零件，通過對客戶典型零件加工工藝的深入研究，可提供優化的加工工藝以滿足客戶的需求。

數控立式車床應用非常廣泛，是一種自動化數控加工機床，用來加工零件的內外圓柱面、錐面、端面切槽及倒角，適用于批量大、加工精度高、尺寸一致性要求高的零件加工。該機床改善了主軸結構，增加了設備剛性，特別適用于汽車用輪鼓、制動鼓、飛輪殼、離合器殼、壓盤、輪輞、差減殼、盤類等零部件的粗精加工。

可根據客戶要求專業設計定制，產品的配置不同VTC700數控輪轂立車_小型數控立車價格也不同，關于具體的數控立車型號以及價格，請電話咨詢山東威力重工數控立車廠家：0632-5850029 18306370898（同微信，掃一掃添加）

VTC700數控輪轂立車_小型數控立車具有以下特點：

1、機床采用機、電、液三位一體，按照人機工程學宜人化進行布局設計，結構緊湊，節約面積、操作簡便、維修方便。

2、底座為整體式高剛性鑄鐵結構，排屑流暢，切削空間合理。

3、床身導軌采用矩型導軌結構，經高頻淬火，與其對應的滑板接觸面為貼塑導軌，能明顯地降低導軌滑動時的摩擦阻力，具有良好的動態特性。

4、滑板及橫梁采用矩型導軌結構，并貼塑。

5、主軸采用P5級軸承，并經精密動平衡，軸承采用進口潤滑脂潤滑，確保主軸高速平穩旋轉，并將熱變形降至很低限度。

6、機床縱、橫向運動采用絲杠和交流伺服電機直連，絲杠軸承采用角接觸軸承，保證了傳動的高精度。尾座的夾緊和定位是由側面兩螺桿帶動夾緊塊來實現的，將雙螺桿上的螺母鎖緊，螺桿帶動夾緊塊上升，將尾架固定在床身上。

7、機床采用高性能自動間歇潤滑系統，能及時地對床身導軌、X/Z向絲杠集中潤滑，保證了機床各導軌面及縱、橫向絲杠始終處于良好的潤滑狀態。

8、機床采用四工位刀架或者排刀，刀具布置和調整較為方便；有利于提高機床的生產效率。

山東威力數控立車主要技術參數：

項目			VTC500（L）	VTC700（L）	VTC900（L）	VTC1200（L）
最大回轉直徑mm			500	700	900	1200
最大切削長度mm			500	700	900	1200
最大切削直徑mm			500	700	900	1200
主軸形式及代號			A2-6/A2-8	A2-8/A2-11	A2-11	A2-11/A2-15
主軸形式及代號			自制主軸	自制主軸	自制主軸	自制主軸
主軸轉速范圍r/min			80-2000（主軸單元）	80-1500（主軸單元）	80-1200（主軸單元）	80-1200（主軸單元）
主軸轉速范圍r/min			80-600（自制主軸）	80-500（自制主軸）	80-500（自制主軸）	80-400（自制主軸）
主軸轉速級數			無級	無級	無級	無級
主軸傳動比			1:3	1:3	1:3	1:3
主軸承重T			2.5/4	4/8	8	8/15
主電機輸出功率kw			11	15	18.5/22	22
主電機額定轉矩Nm			105	143.3	191/280	280
卡盤直徑/形式			400/K3L	500/K3L	630/K3L	810/K3L
X軸伺服電機Nm			15	15	18	18
Z軸伺服電機Nm			15	15	18	18
刀架形式	排刀		排刀架	排刀架	排刀架	排刀架
	電動刀架		四/六工位	四/六工位	四/六工位	四/六工位
	液壓刀塔		八/十二工位	八/十二工位	八/十二工位	八/十二工位
	動力刀架		八/十二工位	八/十二工位	八/十二工位	八/十二工位
導軌結構形式		硬軌	Z向硬軌面85寬	Z向硬軌面90寬	Z向硬軌面100寬	Z向硬軌面120寬
		硬軌	X向硬軌面65寬	X向硬軌面65寬	X向硬軌面65寬	X向硬軌面65寬
		線規	Z向35滾柱	Z向45滾柱	Z向55滾柱	Z向65滾柱
		線規	X向35滾柱	X向45滾柱	X向45滾柱	X向45滾柱
立柱導軌跨度 /中心距mm		硬軌	425	465	525	525
立柱導軌跨度 /中心距mm		線規	430	450	500	500
Z向滾珠絲杠副			1R4010T3	1R4010T3	1R5008T4	1R6308T4
X向滾珠絲杠副			1R3210T3	1R4010T3	1R4008T4	1R5008T4
X軸快移速度m/min		硬軌	10	10	8	8
X軸快移速度m/min		線規	18	18	15	15
Z軸快移速度m/min		硬軌	10	10	8	8
Z軸快移速度m/min		線規	18	18	16	16
X軸行程mm			300	400	500	650
Z軸行程mm			500	700	700	800
電氣容量KVA			12	16	18	22
機床重量約T			5	6	7.8	9
外形約:長×寬×高mm			1205×1200×2430	1500×1360×2726	1550×1760×3067	1650×1860×3070

注1：主軸轉速是在標準配置下的轉速范圍，當安裝其它配置的卡盤、卡具或主電機時，請注意所選擇的卡盤或卡具的極限轉速。
注2：數控機床對電源要求嚴格。如果用戶電網波動超過±10%，必須增加穩壓裝置，否則數控機床將不能正常工作，甚至出現不可預測的結果。
注3: 介紹中最大加工長度和最大加工直徑均是標準配置下的技術參數,如采有特殊卡盤或刀架，機床技術參數需與技術部門溝通,簽訂協議時重新填寫數據。
注4: 機床最大扭矩恒定，但隨著切削直徑的變大，可滿足的切削參數會隨著變小，因此機床加工參數請根據工件尺寸進行相應調整。
注5：機床重量僅供參考，最終重量以機床裝箱單為準。
注6：后面加“L”標記的為線規機型。
注7：本參數如有變動，恕不另行通知。

山東威力重工數控立車的服務細節：

1、工程師對接了解您的需求，按需指定方案

2、工廠實地參觀，出廠驗收

3、技術人員隨車發貨，現場安裝

4、后期設備保養維護，為您安排專屬技術專員，省心。

5、我們是廠家直銷，省去了中間商、皮包公司的差價。

山東威力重工專注于數控機床的設計、研發與制造，是一家規模大實力強的高新技術企業。公司生產的數控機床有高速、高精、高剛性的立式加工中心、立式車床、臥式加工中心、線軌硬軌加工中心、數控車床系列、數控光機系列產品。

數控立車型號全，常用的主要有VTC系列，以最大回轉直徑來看，主要分為：500、700、900、1200數控立式車床。VTCS系列的有600、800、1000等。配置等各方面公司可以根據客戶需求調整。

山東威力重工始終把產品質量視為企業的生命，積極貫徹執行ISO質量標準體系，開展職工技術培訓，不斷完善質量檢測手段，實行全過程、全方位質量控制，全面的專業人才、高效的管理團隊、嚴格的內部管理、先進精密加工設備，使公司產品質量得到保障。歡迎您致電咨詢：1830370898（同微信號）

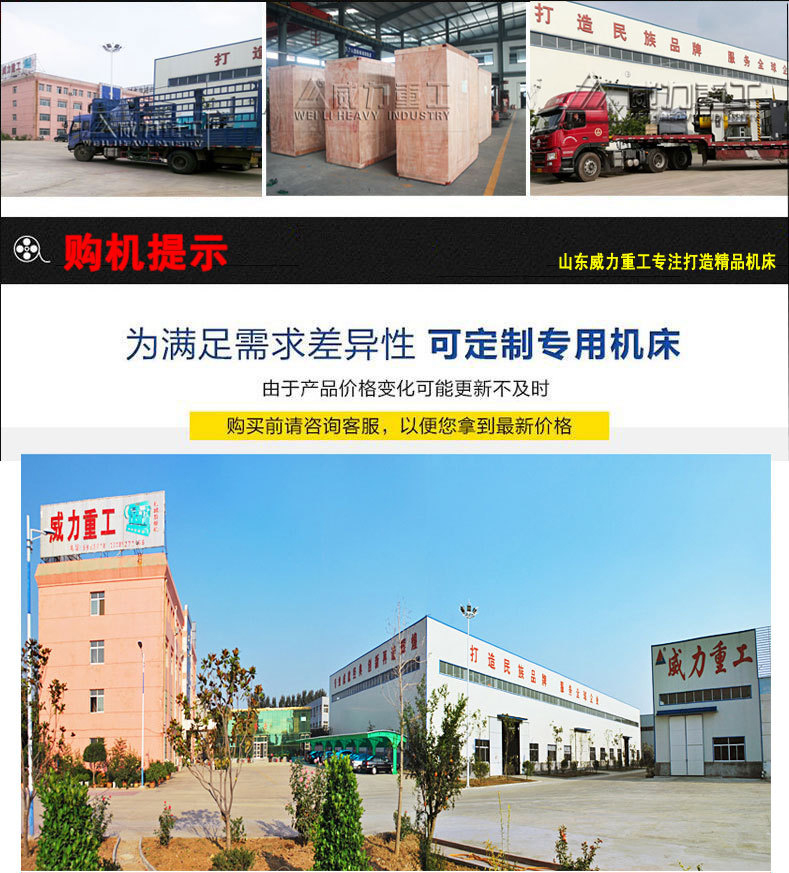

山東威力重工數控立車廠家實景
