CT55汽車制動蹄片專用數控立車的特點
作者：www.pgveg.cn人氣：
發表時間：2022-06-29
汽車制動蹄鐵蹄片又稱汽車剎車蹄片，是汽車制動系統中重要的組成部分。汽車制動蹄片為弧面工件，需加工弧面上的孔，用一般標準的設備加工，都會為工裝夾具兒犯難，加工效率也不是很高。針對此種問題，山東威力重工專門設計研發了一款CT55數控立車，專門針對汽車制動蹄毛坯的切削加工，該設備綜合了車床、立車的優點，配置數控系統，操作簡單，鉆軸上下移動，數控鉆臺分度，汽車剎車蹄鐵弧面多孔鉆削加工效率高。有效的保證加工精度。

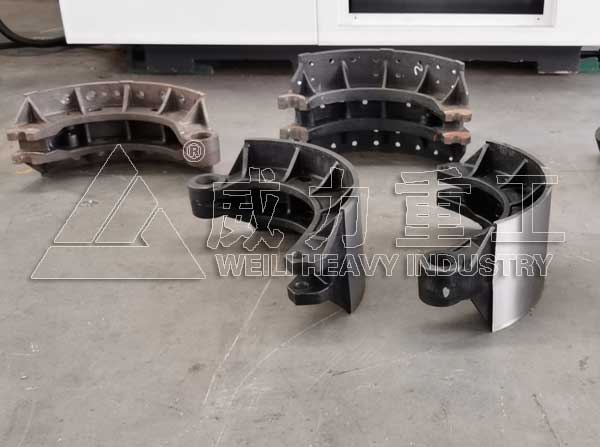

汽車制動蹄鐵蹄片弧面多孔加工完成
CT55汽車制動蹄片專用數控立車具有以下特點：
1、刀架同時安裝兩把刀具（且雙刃），粗、精加工一次完成。
2、行程電氣控制車切削完成后，自動停車，一人可操作多臺機床。
3、選擇高速，可進行制動蹄片總成切削加工。
4、X/Z 軸采用先進的集中自動潤滑裝置，定時自動間歇式潤滑，工作穩定可靠。
5、CT55汽車制動蹄片專用數控立車刀架采用排刀形式，采用 32x32 截面刀桿，切削剛性高，效率高且無干涉現象。
6、CT55汽車制動蹄片專用數控立車操作系統采用人體工程學原理，操作箱獨立設計，可旋轉調節角度，操作方便。
7、CT55數控立車外防護采用更實用的防護結構設計，便于維修，操作方便、靈活可靠。
8、CT55汽車制動蹄片專用數控立車為單柱立式導軌結構，立柱、底座及滑座均采用高牌號灰口鑄鐵樹脂砂鑄造工藝，并經時效處理；立柱以及橫梁采用硬軌形式，承載力大，穩定性好。合理的結構設計，完善的加工及裝配工藝，確保機床長期使用的穩定性及精度保持性。X/Z 軸均采用矩形導軌結構，滑動面鑲貼耐磨帶，具有速度快、低摩擦、低噪音、等特性；
9、主軸采用變頻電機傳動，設置齒輪減速傳動機構低速大扭矩，可以滿足CT55數控立車的強力重切。
10、X/Z 軸伺服電動機經柔性聯軸器直接驅動精密滾珠絲杠副，可最大程度減小反向間隙，定位精度高。Z軸升降配置平衡配重塊，結構簡單可靠，故障率低。保證了滾珠絲桿的穩定性，提高保證絲杠的使用壽命。

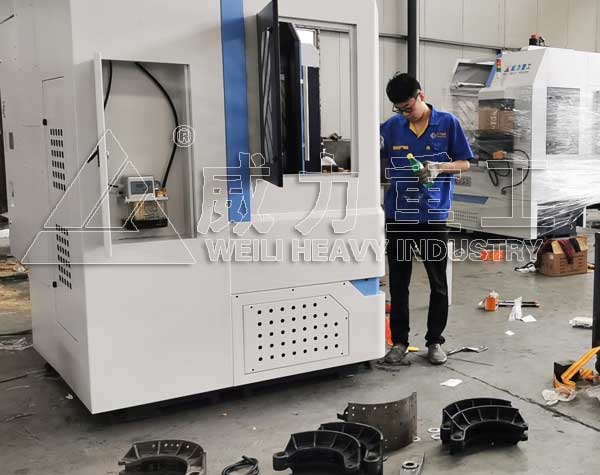

CT55數控立車銑削汽車制動蹄鐵蹄片
CT55汽車制動蹄片專用數控立車適用于汽車制動蹄鐵毛坯件以及制動蹄片總成的切削加工。CT55汽車制動蹄片專用數控立車占地面積小，經濟實用，操作簡便，可以根據客戶的生產工藝要求，調整其下刀速度。本產品導軌均采用高頻淬火工藝，六個面與滑板精準配合，增加了產品的鋼性。CT55汽車制動蹄片專用數控立車的優點為刀架可同時安裝兩把刀具，對加工件的粗、精加工一次性完成，并且CT55汽車制動蹄片專用數控立車還有行程電器控制，自動停車，一人可進行多臺設備的操作，節省了生產成本。
山東威力重工機床有限公司應客戶需求研發設計一款新型數控專機——數控立車+數控加工中心構成一條汽車制動蹄鐵生產線，本生產線專為汽車制動蹄鐵行業定制，制造工序少，工藝簡單，生產周期短，省時省力，生產設備配置要求少，不存在焊接、鏜孔等耗時耗設備的工序，利用精壓固定面板和筋板的連接，不但保證了整個制動蹄鐵的精度、強度，而且整個制動蹄鐵的外觀質量也大大增加。

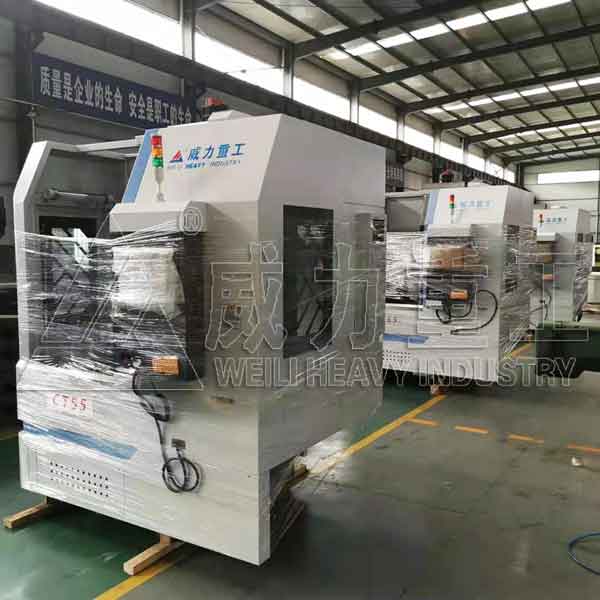

客戶定做4臺CT55汽車制動蹄片專用數控立車
