數控高速模具加工中心通過人機界面實現操作設
作者：加工中心廠家人氣：
發表時間：2018-06-15
數控高速模具加工中心通過人機界面實現操作設置
隨著工業化進程的日益推進,工業加工的工藝不斷創新,高精度,高效率的加工設備要求也越來越高。以數控高速模具加工中心為例,傳統的HMI界面已經不能很好的滿足用戶加工需求。
數控系統的人機界面是操作者是數控高速模具加工中心互相傳遞信息的媒介,用來實現信息的輸入和輸出。目前的cnc加工中心已經具備通用的人機界面功能,用來實現操作、監控、編程、設置和診斷功能。
人機界面最主要的需要是簡化操作,它能夠把加工中心的一些常用參數和常用的功能歸納到若干個界面中,并且可以直接修改,操作者使用起來會更加方便和靈活。參數設定系統診斷功能擴展。而人機界面出現故障,應該如何排除?

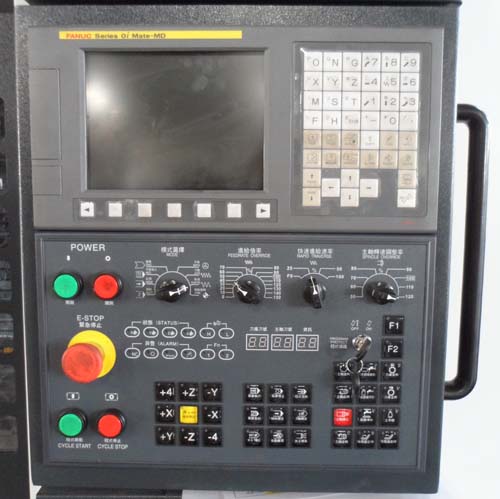

高速模具加工中心操作面板
常見的故障形式有：
一、觸摸偏差
這種數控高速模具加工中心故障常見為手指所觸摸的位置與鼠標箭頭沒有重合。發生的原因是安裝完驅動程序后,在進行校正位置時,沒有垂直觸摸靶心正中位置。只需重新校正位置即可。
如部分區域觸摸準確,部分區域觸摸有偏差。是由于表面聲波觸摸屏四周邊上的聲波反射條紋上面積累了大量的塵土或水垢,影響了聲波信號的傳遞所造成的。清潔觸摸屏,特別注意要將觸摸屏四邊的聲波反射條紋清潔干凈,清潔時應將觸摸屏控制卡的電源斷開。

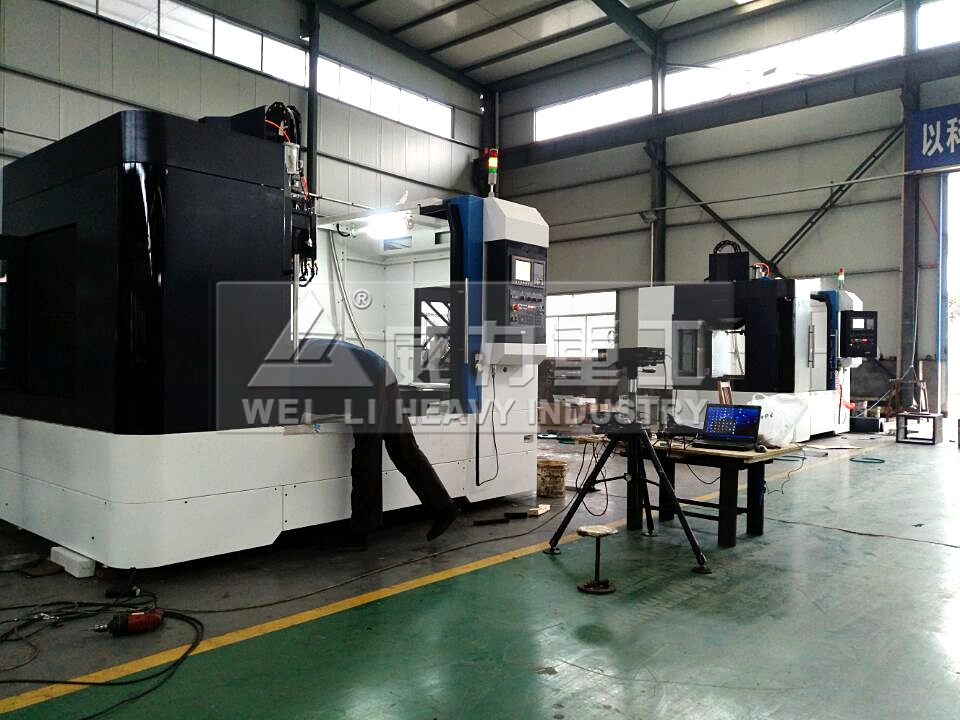

山東威力重工高速模具加工中心安裝調試
二、觸摸無反應
常見為觸摸屏幕時鼠標箭頭無任何動作,沒有發生位置改變。產生的原因相對較為多種,大致分為觸摸屏故障和計算機故障。
觀察觸摸屏信號指示燈,該燈在正常情況下為有規律的閃爍,大約為每秒鐘閃爍一次,當觸摸屏幕時,信號燈為常亮,停止觸摸后,信號燈恢復閃爍。如果數控高速模具加工中心信號燈在沒有觸摸時,仍然處于常亮狀態,首先檢查觸摸屏是否需要清潔;其次檢查硬件所連接的串口號與軟件所設置的串口號是否相符,以及計算機主機的串口是否正常工作。
本文由加工中心廠家整理，轉載請注明來自：www.pgveg.cn
