數控臥式加工中心電能系統維護事項
作者：加工中心廠家人氣：
發表時間：2018-12-13
數控臥式加工中心電能系統維護事項
我們知道，無論是普通加工機床還是數控機床，其電氣系統部分都是由控制部分和強電部分兩部分組成。對于具有高度自動化加工能力的數控臥式加工中心等數控加工設備也一樣。不過，它要比普通加工機床的組成要相對復雜的一些。
它控制部分除了有和普通加工設備一樣的接觸器、繼電器、開關等邏輯控制電路外，還包括CNC數控系統、伺服控制系統、刀具交換裝置等功能部件。強電部分除了包括控制主軸電機、水泵、油泵等部件的電路以外外，還需要有驅動伺服驅動器、伺服電機等裝置的線路。本文就簡單介紹一下，數控臥式加工中心強電系統的功能及維護事項，希望能給一線加工人員及維修人員一定的借鑒。

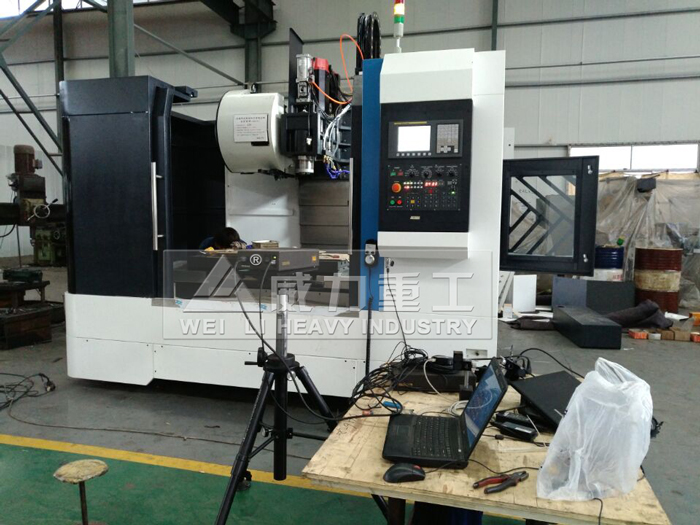

加工中心廠家工作人員調試
一、強電系統的功能
我們知道，數控臥式加工中心是高度機電一體化的加工設備。自身配置的CNC數控系統、伺服控制系統，是實現機床自動化加工和復合集中化加工最為核心的部件。這類裝置在工件加工程序的控制下，其輸出信號除了對進行系統的軌跡進行連續控制外，還對機床的主軸正反轉、停止、調速，冷卻和潤滑裝置的啟停，刀具交換裝置的夾緊、放松等各種狀態進行控制。不過，它只提供控制信號，而動力來源則是需要強電部分完成。
簡單來說，加工中心的強電系統是由電源變壓器、控制變壓器、斷路器、保護開關、接觸器、繼電器等邏輯控制線路和PLC可編程控制器組成。它們通過強電控制線路，以實時對主軸電機、冷卻電機、潤滑油泵、主軸伺服電機及進給伺服電機進行動力輸入。從而完成機床的正常運行及加工。
加工中心生產廠家山東威力重工
二、強電控制線路的維護事項
數控臥式加工中心的強電控制線路主要有邏輯控制線路、電動機、PLC可編程控制器及操作盤等部分組成。對它們的日常維護，是保證機床正常運行的關鍵。重點包括邏輯控制系統各電器元件及PLC邏輯控制器等部件。具體我們看一下：
1、邏輯控制系統各電器元件的維護
我們知道，邏輯控制線路是由接觸器和眾多開關組成，它們一般都放置在加工中心的電氣柜內，位置相對較為集中。為了保證它們工作的正常，首先要保證它們有良好的散熱。要確保電器柜散熱風扇或者空調裝置的完好有效。還要經常性的清除濺落到元件上面的灰塵、鐵屑等，以防止元件的擊穿和散熱不良的現象發生。
其次，還應采取措施以防各元件之間產生電磁干擾，加工中心的典型配置是CNC數控系統，強電柜中的接觸器、繼電器等電磁部件均是CNC系統的干擾源。由于交流接觸器，交流電機的頻繁起動、停止時，其電磁感應現象會使CNC系統控制電路中產生尖峰或波涌等噪聲，干擾系統的正常工作。因此，一定要對這些電磁干擾采取措施，予以消除。
2、PLC可編程控制器的維護
PLC可編程控制器也是數控臥式加工中心上重要的電氣控制部分。它可以替代大量的繼電器、計數器、開關等部件，從而實現一種可編程的邏輯控制功能。對它的維護和其它電器類似，應經常用抹布對其表面及導線進行除塵去污，特別是一些微小鐵屑一定要及時清理下來，以防線路短路。還應經常檢查其工作環境、工作狀況、各指示信號燈，并及時做好記錄，出現問題應及時排查和處理。
